如何更好的消除離心風機的震動現象，下面咱們舉一個生產中的實例：在立窯生產線的風機運轉中, 引起震動的因素有 很多, 需要加以辨別診斷, 找到正確的解決方法。本文 總結了我公司幾個風機出現的震動故障, 以供參考。

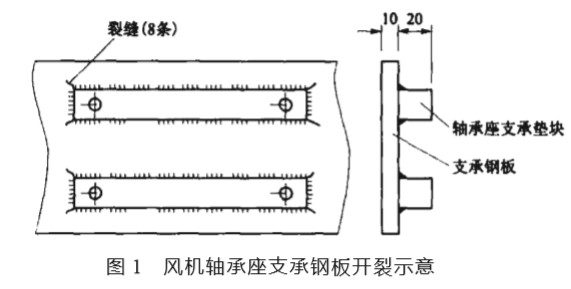

1 立窯鼓風用離心式通風機 該風機型號 SNY10-1, 流量 13240～14800m3/h, 全壓 26540～26960Pa, 轉速 2980r/min, 拖動電動機 Y315L1-2,160kW。 2004 年 8 月底, 發現軸承座處支承鋼板有明顯 開裂, 開裂位置見圖 1。風機整體震動較大, 靠近葉輪 端軸承處裂縫較長, 震動亦稍大。開裂處多次焊接, 并 且裂縫逐漸加長。

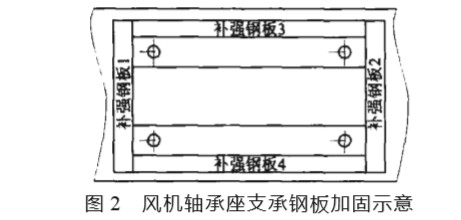

原因分析: 風機正常運轉時產生的允許震動使支 承鋼板產生了疲勞裂縫, 而裂縫經單面焊接不能恢 復其固有的剛度, 并因震動加劇而擴張。裂縫的擴張延伸使支承架剛度減弱, 這就讓轉子的動不平衡度加 強, 從而引起了劇烈的共振。 消除方法: 補焊 4 塊鋼板增大支承架剛度, 如圖 2 所示。

1)用角向磨光機把裂縫處原焊縫全部磨平, 并且 磨出一條 V 型槽, 類似于開坡口, 然后采用適宜電 流, 手工焊好此槽, 再磨平。

2)補強鋼板厚 12mm, 根據現場量取其長、寬尺 寸。補強鋼板與 δ 20 支承墊塊對接面要適當?shù)菇且员?開原角焊縫。

3)補強鋼板依序點焊, 先 1、 2, 再 3、 4, 點焊處要 對稱且牢固。點焊好再依序?qū)ΨQ地焊牢。 4)焊接好各補強鋼板后, 要檢查整體軸承座支承 架水平度、聯軸器對正度等。 2004 年 10 月 11 日補焊鋼板后, 運行正常。

2 立窯窯底卸料與熟料破碎處除塵引風機型號 4-72№8C, 流量 15614～20237m3/h, 全壓 707～895Pa, 主軸轉速 1000r/min, 功率 7.5kW, 皮帶輪 傳動。 故障現象: 風機震動劇烈, 軸承座、電動機及支承 架整體性震動劇烈, 引起熟料庫頂水泥樓面產生共 振。啟動與停止瞬間都是如此。支承架在劇烈的震動 影響下, 焊縫經常開裂, 電動機固定螺栓亦常斷裂, 支 承架地基 (后澆注 100mm厚水泥整體塊) 被振裂松 動, 與樓面水泥板脫離。 原因分析:

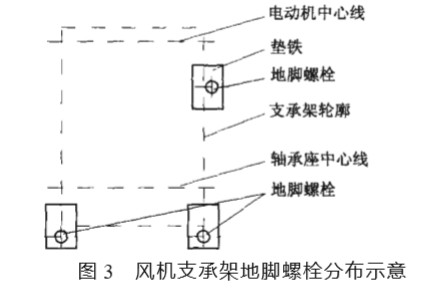

1)地基不牢固。由于支承架地腳螺栓只有 3 個, 且分布不合理, 如圖 3 所示。后來澆注的水泥地基亦 不堅固, 與原樓面未凝結成整體, 且較薄。

2)支承架剛度不夠。由于支承架是自制的, 當時 為趕時間, 用槽鋼簡單拼焊而成。電動機與軸承座合 用一個支承架, 長度達 1.5m, 只是四個角上有豎直支 承槽鋼, 中間部位靠近軸承座處明顯缺少了 2 根豎直 支承槽鋼。并且各支承槽鋼結合焊接處, 沒有用角支 撐加強。 消除方法: 1)打牢地基基礎。在靠電動機端補加 2 個地腳螺 栓。消除后澆注的水泥地基, 并在此處原水泥樓面上 鏟出麻面, 再重新澆注厚度達 400mm的水泥地基與 支承架凝結為一體。 2) 中間部位靠近軸承座處補強 2 根豎直支承槽 鋼, 把所有有角的地方都補焊上 δ 8 厚鋼板角支撐。 2005 年 9 月檢修后運轉至今, 風機一切正常。

3 黏土烘干處除塵引風機 該風機型號 Y4-73-11№10C右 90° , 流量 9.19～ 17.1m3/s, 全壓 1450～2050Pa, 轉速 1250r/min, 拖動電 動機 Y200L-4,30kW。

故障現象一: 產生了比以往稍大的震動, 運轉中 帶有些許雜音, 震動頻率與轉速不符合。 原因分析: 因為軸承座以往有輕微漏油現象, 檢 查視油孔發現油量不足, 且鏡面焦黑, 診斷為供油不 足, 且油質變壞, 引起軸承旋轉不良, 發熱。 消除方法: 清洗軸承座, 換油, 并作好密封。

故障現象二: 軸承座內缺油導致兩軸承燒壞, 更 換新軸承, 重新裝配好試機發現震動明顯。由于當時 要趕生產, 未對更換軸承后風機運轉產生的震動作具 體分析, 強行開機運轉, 僅 3d 時間, 軸承再次損壞, 而 座內潤滑油充足。 原因分析: 前一次因軸承座內缺油導致軸承燒 毀, 而燒毀軸承時產生的局部高溫高熱, 使葉輪軸彎 曲變形, 使轉子產生了動不平衡。 消除方法: 更換新風機主軸及軸承。

4 立窯窯底卸料及熟料破碎機處除塵引風機 該 風 機 型 號 4-72-6C 右 90° , 風 量 2.046～ 4.092m3/s, 全壓 881～1389Pa, 轉速 1600r/min, 拖動電 動機功率5.5kW。 故障現象: 2004 年 10 月 24 日上午, 發現該設備震動嚴重, 電流波動大且偏高許多, 軸承座溫度偏高。經檢查發 現, 軸承座連接螺栓松動, 個別已掉落, 風機殼與支承 架角鋼連接螺栓松動, 有幾只已掉落。停機, 緊固松動 的螺栓, 不能再用螺栓連接緊固的地方則采用電焊焊 牢。如此檢修后開機, 發現震動仍然嚴重, 電流偏高, 擺幅也大, 軸承座溫度偏高。

原因分析: 各連接螺栓松動后產生的嚴重震動使 風機支承架的剛度受損, 雖然恢復了連接處螺栓的緊 固程度, 卻沒有考慮到支承架的支承剛度已被減弱。 消除方法: 依據支承架形狀, 焊上幾塊厚 8～ 10mm鋼板條用以加強支承架。 效果: 運轉平穩, 電流恢復正常。

5 結束語 在生產過程中, 離心式通風機通常性的故障大多 是由于基礎不牢固, 支承架剛度減弱所致, 需要多總 結, 正確診斷以便能較順利地排除故障。
