高壓變頻技術在鍋爐風機中的應用分析
關鍵詞：風機 高壓變頻 發布時間：2013-08-21 點擊數：1481
八十年代，在發電廠高壓電機采用的風門、閥門、電磁調速、液力偶合器調速、液態電阻調速、變極調速等耗能型電機調速方式，普遍存在適應范圍窄、節能 效果不顯著、機械特性變軟(除變極調速外)、運行可靠低等問題，一直沒有好的解決辦法。九十年代，隨著功率單元串聯技術的研發成功和應用，高壓變頻器裝置 以其獨特的節能、高效、高可靠性、平滑而較硬的機械特性、以及強勁的輸出動力，當之無愧地成為電力電子拖動的主角，成為新建和改造項目的*。
目前，應用高壓變頻調速 技術，一方面可以極大地節省風機消耗的電能，減少啟動沖擊，實現系統的節能、經濟運行;另一方面可以提高功率因、降低諧波污染，提高系統的運行品質，實現 高精度控制，提高可靠性，滿足對環境和生產工藝過程對流量和壓力的精度要求。從而有效地提高經濟效益和產品質量。高壓變頻技術，廣泛應用電力行業、冶金行 業、水泥行業、化工生業、自來水行業、供熱系統等。在全國各地已有達八千臺套應用實例。總容量在1000多萬千瓦，產生了良好的經濟效益。其高效率、高可 靠、優良的技術性能，得到用戶的一致好評，是企業用于高壓電動機調速領域較為完善的技術，同以往的任何一種調速方式相比變頻器均具有不可比擬的優勢，是電 力拖動調速領域的主流和發展趨勢。
一、高壓變頻調速原理
1.風機不同調節方式對比
由電工原理可知電機的轉速與電源頻率成正比，通過變頻器可任意改變電源輸出頻率從而任意調節電機轉速，實現平滑的無級調速。離心式風機在變速調節的 過程中，如果不考慮管道系統阻力R的影響，風機的*大特點是負載轉矩與轉速的平方成正比，而軸功率與轉速的立方成正比。因此，將電機定速運轉改變為根據流 量需要使用相應電源頻率來調節電機變速運轉,就可節約大量電能， 也能夠產生巨大的經濟效益。由圖1可看出變頻器控制是*接近理想曲線的。
.jpg)

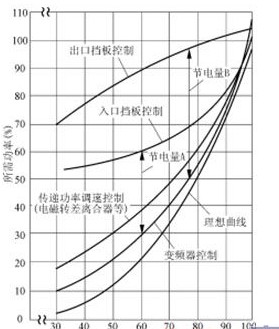

圖1離心風機不同調節方式耗電特性比較
.jpg)
圖2 不同調節下的風機效率
由圖2可知：在風機的流量由100%下降到50﹪時，變速調節與風門、閥門調節方式相比，風機的效率平均高出30%以上。從節能的觀點來看,采用變 速調節方式為*佳調節方式。采用定速驅動時，風機靠風門調節，除產生大量的節流損耗外，反應速度慢，導致機組無法響應負荷的動態變化，采用調速驅動后，機 組的可控性提高了，響應速度加快，控制精度也提高了，從而使整個機組的控制性能大為改善，不但改善了機組的運行狀況，還可以進一步節約能源，同時采用變速 調節后可以有效地減輕葉輪和軸承的磨損，延長設備使用壽命，降低噪聲，大大改善起動性能。工藝條件的改善，也能夠產生巨大的經濟效益。
2.變頻調速的特性
交流異步電動機的轉速公式為：n=60f(1-s)/p
其中：n—電機轉速r/min; p—極對數;
f—定子供電頻率Hz; s—轉差率。
由上式(1)可知，改變異步電動機的電源頻率f就可以改變電機的轉速n。同時，風機為典型的平方減轉矩負載，下面以風機的工作特性來分析節能原理。
風機的電動機軸功率P與其流量Q，風壓p之間的關系式如下：
P∝Q×p···························································· (2)
當電動機的轉速為n1、n2時，流量由Q1變化到Q2，此時Q、p、P相對于轉速的關系：
Q2=Q1×(n2/n1)················································ (3)
p2=p1×(n2/n1)2 ················································ (4)
P2=P1×(n2/n1)3 ················································· (5)

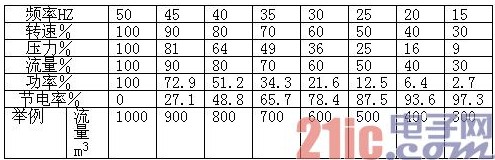

由式(3)(4)(5)式可以看出，調節電機轉速即可調節流量，風壓與轉速的2次方成正比, 風機軸功率(功率輸出)與轉速的3次方成正比，從理論上講，速度降低10%時會帶來30%左右的功率下降，由于功率的大幅度降低，可獲得顯著的節能效果顯 著。 風機調速后與調速前理論對比如下：
.jpg)
